Na rynku dostępna jest szeroka gama kabli i przewodów elektrycznych, na pierwszy rzut oka, mogą wyglądać łudząco podobnie. Zazwyczaj okrągły przewód, dla oka różniący się jedynie grubością lub kolorem. Nic bardziej mylnego, od rodzaju zastosowanego przewodu w naszej instalacji elektrycznej, będzie zależeć bezpieczeństwo, jej żywotność oraz poprawne funkcjonowanie urządzeń podpiętych pod instalację.

Zatem w jaki sposób odróżnić kable i przewody elektryczne  od siebie? W dalszej części postaramy się omówić kilka zagadnień, które w jednoznaczny sposób, poprzez oznaczenia określają typ kabla i jego zastosowanie.

Kabel a przewód – jakie są różnice.

Kabel elektryczny lub przewód, te dwa słowa powszechnie są używane zamiennie. Jednak z punktu widzenia branży elektrycznej, to dwa różne produkty, różniące się budową, zastosowaniem i środowiskiem w jakim mogą pracować.

Zacznijmy od przewodów elektrycznych, które z definicji nie muszą posiadać izolacji, jak ma to miejsce w liniach napowietrznych. Jeśli jednak taka izolacją występuje, wykonana jest z materiału stałego. Przewód stosowany jest maksymalnie do napięć 6kV. Ze względu na słabszą izolację, używane są jedynie w pomieszczeniach.

Mając już przybliżone cechy przewodu elektrycznego, możemy opisać kable elektryczne jako odmianę przewodów, ponieważ każdy kabel posiada w swojej budowie jeden lub więcej przewodów. Kable elektryczne charakteryzują się dobrą izolacją, która w zależności od typu. odporna jest na wilgoć, uszkodzenia mechaniczne lub chemiczne, co konsekwencji chronić ma przed porażeniem prądem. Następną ważną cechą, która różni przewód od kabla jest cały zakres napięć, który jest w stanie obsłużyć kabel.

Co oznaczają kolory przewodów elektrycznych?

Mając do czynienia z kablem jedno lub wielożyłowym, osoba nie mająca styczności z elektryką, może zadać sobie pytanie, czemu kabel ma kolorowe przewody? I jakie jest znaczenie kolorów kabli elektrycznych, i tak ukrytych pod kolejną warstwą izolacji. Jak się okazuje, nie są one przypadkowe i wynikają wprost z przepisów prawa.

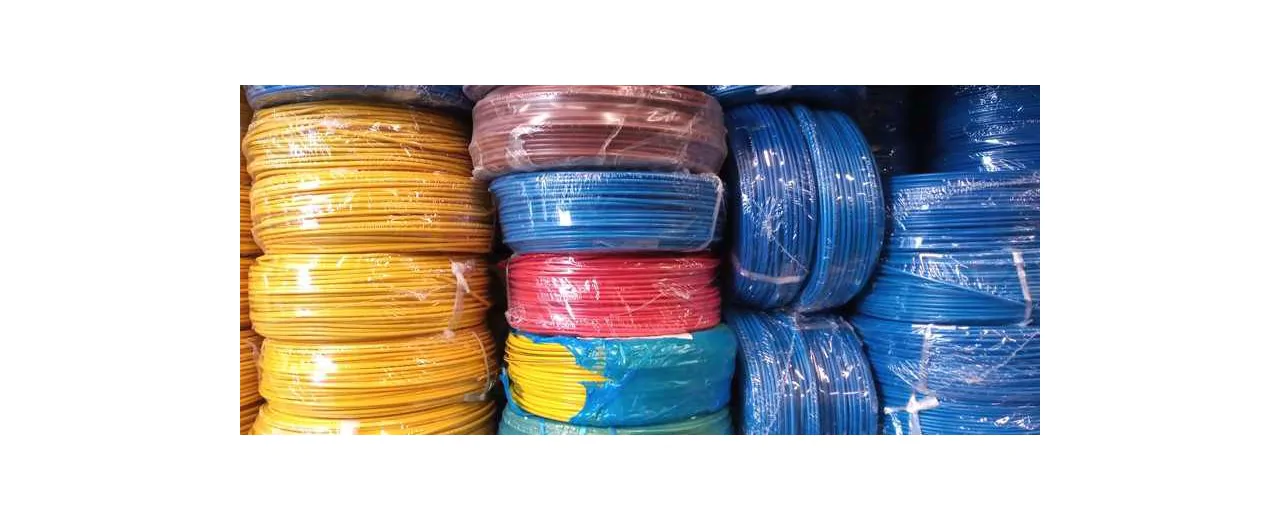

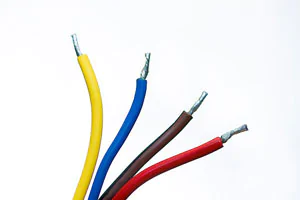

 Rodzaje kolorów przewodów elektrycznych

Wyróżniamy trzy podstawowe kolory stosowane do oznakowania żył przewodów. Kolory do oznakowania przewodów fazowych (L), to najczęściej: brązowy, czerwony, czarny. Na tym przewodzie zawsze będzie napięcie elektryczne. Niebieskim kolorem oznakowany jest przewód neutralny N, jest to przewód zabezpieczający, na którym napięcie powinno być równe 0V. Kolejnym przewodem zabezpieczającym, jest przewód ochronny PE w żółtozielonej izolacji. Zadaniem przewodu PE jest ochrona domowników przed porażeniem w przypadku np. przebicia. Prąd odprowadzany jest przewodem ochronnym do ziemi, poprzez bednarkę.

Rodzaje oznaczeń kabli i przewodów elektrycznych

 Obecnie wszystko jest znormalizowane, nie inaczej jest w świecie kabli i przewodów. Normy takie jak PN-EN 60445:2010P czy PN-EN 60446:2010P wprowadzają klasyfikacje i oznakowanie przewodów. Dzięki takiemu rozwiązaniu projektant lub elektryk, może dobrać kabel do wymagań tworzonej instalacji, czy urządzenia. Wygląda to tak, że konkretny kabel na swojej izolacji zewnętrznej ma oznaczenie, składające się z ciągu liczb i cyfr. Z tego na pierwszy rzut oka chaotycznego ciągu, jednoznacznie można odczytać między innymi z jakiego materiału wykonany jest przewodnik, rodzaj zastosowanej izolacji, ilość żył, kształt kabla. Ale wszystko po kolei.

Pierwsze litery w oznaczeniu kabli to materiał przewodu:

  • A- aluminum

  • Z -przewód ze specjalnego materiału

Jeśli na przewodzie nie ma oznaczenia to prawdopodobnie przewód został wykonany z najbardziej popularnego materiału stosowanego instalacjach gospodarczych i budownictwie jakim jest miedź.

Także faktyczna pierwsza litera będzie oznaczać rodzaj powłokę izolacji:

  • Y – polwinit – termoplstyczny materiał, posiada dużą wytrzymałość mechaniczną, odporny również na działanie wielu rozpuszczalników

  • Yn- bezhalogen – powłoka stosowana do instalacji przeciwpożarowych

  • On- guma oponowa – izolacja stosowana do przewodów giętkich, takich jak przedłużacze

  • Gs – guma silikonowa – zastosowana jest w izolacji kabli wszędzie tam, gdzie wymagana jest duża giętkość oraz odporność na skrajne temperatury

  • PUR- poliuretan

Następna litera będzie nam mówić o konstrukcji żył, tutaj są trzy opcje:

  • D – dla drutu

  • L – linka

  • Lg – lika giętka

Izolację wewnętrzną dla poszczególnych żył, oznakowanie jest podobne jak w przypadku powłoki izolacyjnej zewnętrznej. Z tym wyjątkiem, że wystąpi tu jeszcze oznaczenie G- dla gumy, oraz 2X z polietylenu sieciowanego.

Ogólna budowa przewodu elektrycznego oznakowana jest przez kilka liter:

  • p – oznaczał będzie przewód płaski

  • u- przewód zbrojony

  • t- przewód wtynkowy

  • u-przewód uzbrojny

  • c – materiał niepalny

  • b – izolacja z odpornością na wysoką temperaturę

  • n- przewód z linką

Podane oznaczenia powinny nam pozwolić rozszyfrować najpopularniejsze typy kabli, stosowanych w budownictwie

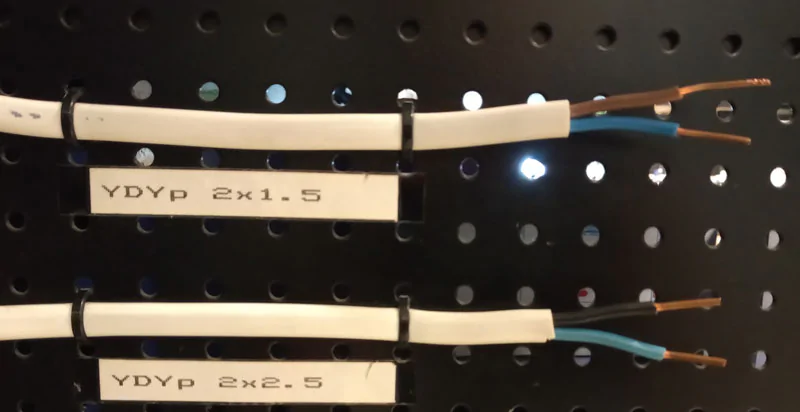

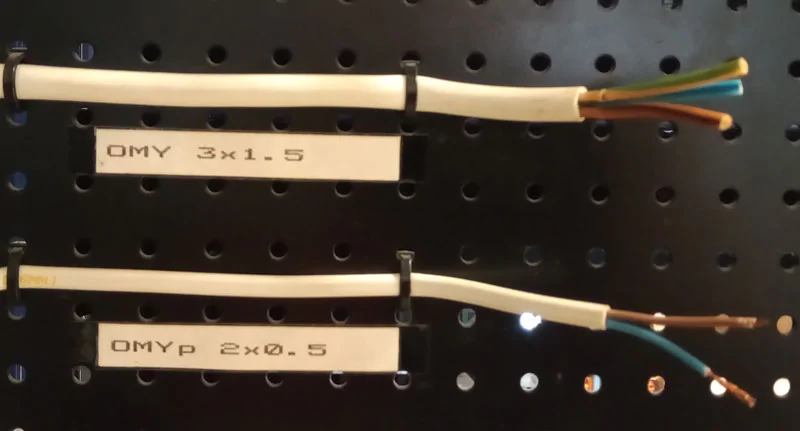

Przewody YDYpPrzewody_OMY

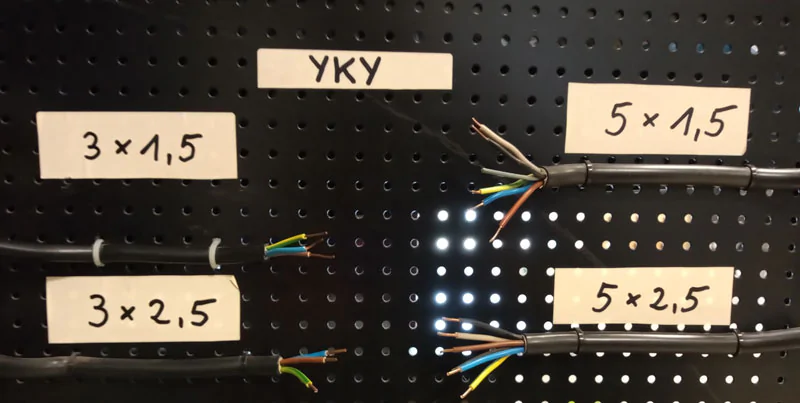

Kable_YKY

Dla przykładu przeczytajmy kilka oznaczeń kabli, przedstawionych na powyższych zdjęciach.

Przewody YDYp – miedziane przewody w osłonie z polwinitu o płaskim kształcie

OMY - miedziany przewód w izolacji i oponie z polwinitu, kształt okrągły

YKY – nazywany kablem ziemnym, jest kablem miedziowym z osłoną i izolacją polwinitową
