Jak zamontować podwójny włącznik światła

Co to jest i jak podłączyć podwójny włącznik światła? Potocznie nazywany włącznikiem świecznikowym, najczęściej stosowany jest przy połączeniu większych żyrandoli z kilkoma żarówkami. Dzięki dwóm klawiszom umożliwia sterowanie dwoma obwodami oświetlenia z jednego miejsca. Pozwala włączać część żarówek lub całe oświetlenie żyrandola. Włącznik świecznikowy można także wykorzystać do podziału oświetlenia na strefy i sterowania nim z jednego miejsca. Sprawdź naszą instrukcję krok po kroku, jak podłączyć włącznik światła podwójny.

Spis treści

  1. Jak podłączyć podwójny włącznik światła? Instrukcja krok po kroku

  2. Jaki włącznik podwójny wybrać?

Jak podłączyć podwójny włącznik światła? Instrukcja krok po kroku

Wiele osób zastanawia się, jak podłączyć żyrandol na dwa włączniki, aby móc wygodnie sterować strefami oświetlenia w pokoju. Tego typu instalacja wymaga odpowiedniego przygotowania i wiedzy. Poniżej przedstawiamy instrukcję, jak podłączyć wyłącznik podwójny.

1. Podłączenie wyłącznika podwójnego – zadbaj o bezpieczeństwo

Podłączenie wyłącznika podwójnego powinno się odbyć z zachowaniem wszelkich zasad bezpieczeństwa. Przed przystąpieniem do prac upewnij się, że napięcie w obwodzie zostało odłączone. Sposób podłączenia podwójnego włącznika światła jest zbliżony do podłączenia włącznika pojedynczego. Wybrany mechanizm łącznika świecznikowego montujemy w puszce montażowej, do której doprowadzone są trzy przewody.

2. Podłączenie włącznika światła podwójnego – okablowanie w puszce

W nowszym budownictwie w puszce znajdziemy trzy rodzaje przewodów:

  • przewód fazowy,

  • przewód neutralny,

  • przewód ochronny – zdarza się również, że przewód neutralny pełni jednocześnie funkcję przewodu ochronnego.

Aby wyłącznik światła podwójny działał prawidłowo, należy podłączyć do niego przewód zasilający oraz dwa przewody fazowe do zasilenia źródeł światła. Natomiast kable neutralny i ochronny łączymy razem w puszcze, najlepiej za pomocą złączek typu wago.

3. Podłączenie przewodów do mechanizmu

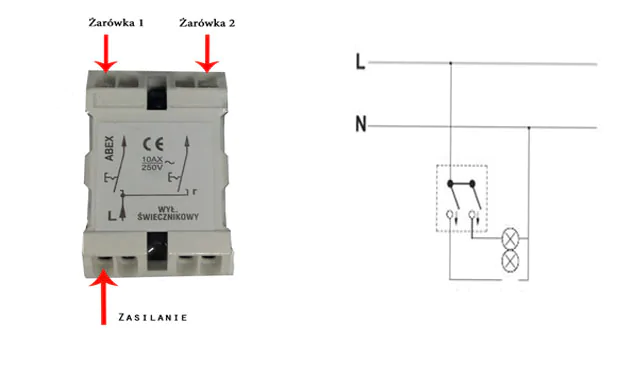

Każdy włącznik świecznikowy posiada trzy zaciski na przewody. Zaciski na mechanizmach oznaczone są napisem lub wyżłobieniem w kształcie strzałki:

  • do zacisku ze strzałką skierowaną do wewnątrz mechanizmu włącznika podwójnego podłączamy przewód fazowy zasilający,

  • do dwóch zacisków oznaczonymi strzałkami na zewnątrz podłączamy przewody, które będą włączały i wyłączały żarówki w żyrandolu.

4. Podłączenie lampy

Ostatnim krokiem jest podłączenie lampy z puszką prądową. Sposób montażu zależy od rodzaju instalacji elektrycznej, jaką dysponujemy:

  • instalacja 4-żyłowa – wystarczy do każdej żarówki podłączyć przewód neutralny oraz fazowy,

  • instalacja bez przewodu ochronnego (często spotykana w starszym budownictwie) – podłączenie włącznika światła podwójnego będzie wyglądać nieco inaczej. W tej sytuacji kabel neutralny podłączamy z kostką w lampie, z oznaczeniem na przewód ochronny, następnie mostkujemy go z zaciskiem neutralnym.

Jaki włącznik podwójny wybrać?

Obecnie producenci osprzętu elektroinstalacyjnego oferują bardzo szeroką gamę serii produktowych, w których możemy znaleźć włączniki podwójne światła. Poczynając od sposobu montażu, do wyboru mamy:

  • włączniki świecznikowe natynkowe – doskonale sprawdzają się w pomieszczeniach technicznych, garażach lub innych miejscach, gdzie nie ma możliwości poprowadzenia instalacji pod tynkiem. To właśnie do takich budynków gospodarczych wiele osób szuka informacji, jak podłączyć podwójny włącznik światła na 2 kable, łącząc prosty osprzęt z minimalistyczną instalacją,

  • włączniki świecznikowe podtynkowe – są najczęściej wybierane do domu lub mieszkania ze względu na estetyczny wygląd i montaż bezpośrednio w ścianie.

Dodatkową opcją, które mogą posiadać włączniki podwójne jest podświetlenie. Zazwyczaj źródłem podświetlenia jest teraz dioda led. Delikatne światło biegnące z włącznika ma za zadanie ułatwić nocą orientację.
