W dzisiejszych czasach taśmy LED stały się niezwykle popularnym i wszechstronnym źródłem oświetlenia, znajdując zastosowanie w różnorodnych projektach, począwszy od dekoracyjnych elementów wnętrzarskich po zastosowania przemysłowe. Ich wszechstronność, niska cena, efektywność energetyczna i elastyczność sprawiają, że są one preferowanym wyborem dla wielu osób, które chcą dodać nowy wymiar oświetlenia do swoich projektów. Lutowanie taśmy LED jest kluczowym etapem w procesie montażu, który wymaga precyzji i odpowiedniej wiedzy technicznej. Pomimo że proces ten może wydawać się złożony dla początkujących, z odpowiednią instrukcją i praktyką staje się dostępny nawet dla osób bez wcześniejszego doświadczenia w elektronice.

W niniejszym artykule omówimy kluczowe kroki jak lutować LEDy. Rozpoczniemy od opisania niezbędnych narzędzi i materiałów, przejdziemy przez proces przygotowania taśmy LED do lutowania, a następnie omówimy techniki lutowania, wskazując na najważniejsze zagadnienia dotyczące poprawnego łączenia połączeń elektrycznych. Zrozumienie procesu lutowania taśmy LED jest kluczowe dla każdego entuzjasty elektroniki i projektanta, który chce tworzyć własne projekty oświetleniowe z wykorzystaniem tych wszechstronnych źródeł światła. Wiedza ta pozwoli nie tylko na skuteczne połączenie taśmy LED, ale także zapewni stabilność i trwałość gotowego projektu, co przyczyni się do osiągnięcia oczekiwanych rezultatów.

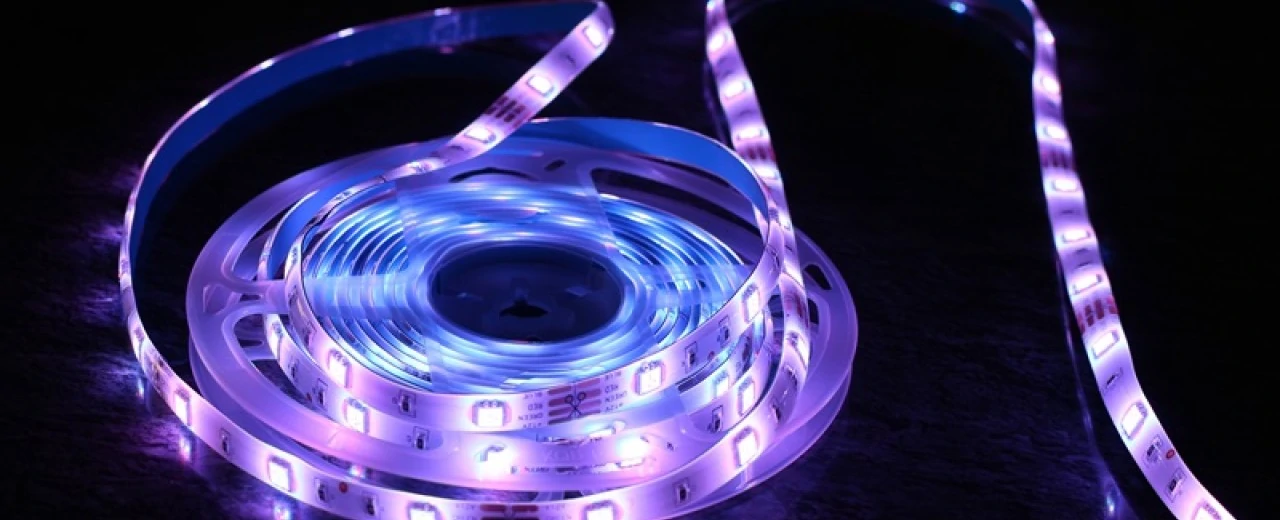

Czym są taśmy LED?

Taśmy LED są elastycznymi paskami wyposażonymi w diody emitujące światło LED (Light Emitting Diode). Diody te są umieszczone na elastycznej taśmie, co umożliwia łatwe dopasowanie do różnych kształtów i powierzchni. Taśmy LED są popularne ze względu na swoją uniwersalność i wszechstronność zastosowań. Mogą być używane zarówno w zastosowaniach dekoracyjnych, jak i praktycznych, na przykład do podświetlania wnętrz, czy oświetlania reklam. Dostępne są w różnych kolorach, mocach i rodzajach, co pozwala użytkownikom dopasować je do swoich konkretnych potrzeb. Ponadto, taśmy LED są wydajne energetycznie i długotrwałe, co sprawia, że są ekonomicznym i ekologicznym wyborem w porównaniu z tradycyjnymi źródłami światła.

Po co lutować taśmę LED?

Lutowanie taśm LED jest kluczowe dla zapewnienia trwałego i stabilnego połączenia elektrycznego między poszczególnymi diodami LED oraz zasilaniem. Jest to niezbędne ze względu na specyfikę pracy diod LED, które wymagają niskiego napięcia i stałego przepływu prądu, aby osiągnąć optymalną jasność i wydajność. Lutowanie taśmy LED umożliwia również precyzyjne dostosowanie długości taśmy do konkretnego projektu, co pozwala na elastyczne i skuteczne wykorzystanie oświetlenia LED w różnych zastosowaniach, takich jak oświetlenie dekoracyjne, oświetlenie wnętrz czy nawet oświetlenie w przemyśle motoryzacyjnym. Dodatkowo solidne lutowanie zapewnia również stabilność mechaniczną połączenia, chroniąc taśmę LED przed uszkodzeniami mechanicznymi i utratą połączenia elektrycznego, co przekłada się na dłuższą żywotność oraz niezawodność instalacji oświetleniowej.

Jak lutować taśmy LED?

Lutowanie taśm LED jest procesem, który wymaga pewnych umiejętności technicznych i ostrożności, aby zapewnić prawidłowe połączenie elektryczne i uniknąć uszkodzeń. Oto rozbudowana instrukcja techniczna dotycząca lutowania taśm LED:

Materiały i narzędzia

  • Taśmy LED: Wybierz odpowiednią taśmę LED zgodnie z wymaganiami projektu, uwzględniając napięcie, moc i kolor światła.

  • Żyłki do lutowania: Preferowane są cienkie, cynowane żyłki lutowania o odpowiedniej średnicy.

  • Stacja lutownicza: Z regulowaną temperaturą, aby można było dostosować ją do wymagań lutowania.

  • Stalowy drut lutowniczy lub tacka lutownicza: Do stabilizacji taśmy LED podczas lutowania.

  • Topnik flux: Zapewniający czyste i skuteczne połączenia, poprawiający przewodność i zmniejszający napięcie powierzchniowe.

  • Nożyczki do cięcia taśmy LED: Aby dostosować długość taśmy do wymaganego rozmiaru.

  • Taśma maskująca: Do zabezpieczenia taśmy LED i zlokalizowania miejsca lutowania.

Krok 1: Przygotowanie taśmy LED

Oznacz miejsce na taśmie LED, gdzie będziesz lutować. Odcinek taśmy LED powinien być suchy, czysty i pozbawiony wszelkich śladów tłuszczu lub zanieczyszczeń.

Krok 2: Przygotowanie stacji lutowniczej

Ustaw stację lutowniczą na odpowiednią temperaturę w zależności od używanej żyłki lutowania i materiału taśmy LED. Zazwyczaj temperatura ta powinna wynosić około 300-350°C. Upewnij się, że żyłka lutowania jest czysta i wolna od oksydacji.

Krok 3: Lutowanie

  • Przygotuj kawałek żyłki lutowania, który jest nieco dłuższy niż długość miejsca do lutowania na taśmie LED.

  • Oczyść miejsce lutowania na taśmie LED za pomocą alkoholu izopropylowego, aby usunąć wszelkie pozostałości tłuszczu lub brudu.

  • Stabilizuj taśmę LED przy użyciu drutu lutowniczego lub tacki lutowniczej, aby uniknąć ruchu podczas lutowania.

  • Zaaplikuj odrobinę topnika flux na miejsce lutowania, aby ułatwić przepływ lutu i zapobiec tworzeniu się oksydów.

  • Delikatnie podgrzej miejsce lutowania taśmy LED za pomocą stacji lutowniczej, a następnie dotknij końcówki żyłki lutowania do miejsca lutowania.

  • Poczekaj, aż lut w pełni roztopi się i spłynie wokół połączenia, tworząc stabilne i przewodzące połączenie.

  • Po zakończeniu lutowania, poczekaj, aż połączenie ostygnie, a następnie usuń nadmiar lutu i fluxu za pomocą alkoholu izopropylowego i miękkiej szczoteczki.

Krok 4: Testowanie połączenia

Po zakończeniu lutowania przetestuj połączenie za pomocą źródła zasilania, aby upewnić się, że taśma LED świeci się poprawnie i nie ma luzów w połączeniu. Jeśli połączenie nie działa poprawnie, ponownie sprawdź lutowanie i popraw ewentualne niedociągnięcia.

Krok 5: Zabezpieczenie połączenia

Aby zapobiec uszkodzeniu połączenia, możesz zastosować termokurczliwą rurkę lub izolację elektryczną, aby izolować i zabezpieczyć połączenie przed wilgocią i uszkodzeniami mechanicznymi.

Lutowanie taśm LED wymaga precyzji, cierpliwości i umiejętności, dlatego ważne jest, aby postępować ostrożnie i zgodnie z powyższymi instrukcjami, aby osiągnąć solidne i niezawodne połączenia.
