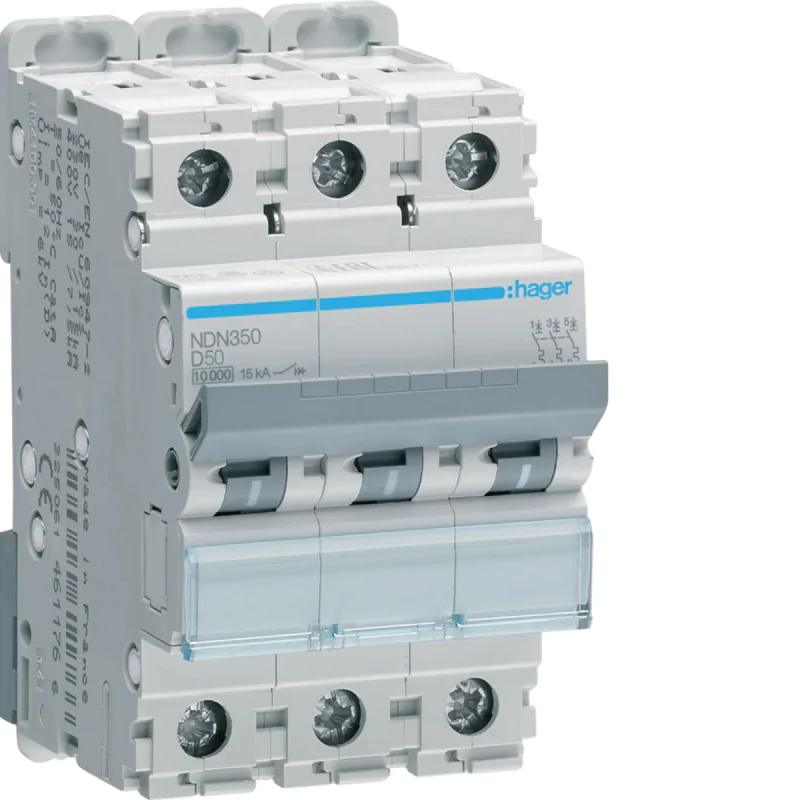

Wyłącznik nadprądowy 3-biegunowy 10kA 50A NDN350 HAGER

Wyłącznik automatyczny trójfazowy o układzie 3P i charakterystyce wyzwalania typu D to niezawodne urządzenie dedykowane do ochrony instalacji elektrycznych przed przeciążeniami oraz zwarciami. Prąd znamionowy wynosi 50 A, a jego wartość ulega dostosowaniu w zależności od temperatury otoczenia, co pozwala na skuteczne działanie w szerokim zakresie temperatur od -25°C do 70°C.

Wyłącznik posiada wysoką znamionową zwarciową zdolność łączeniową na poziomie 10 kA zgodnie z PN-EN-60898-1 oraz zdolność wyłączalną 15 kA zgodnie z PN-EN-60947-2, co czyni go odpornym na przeciążenia i zapewnia wysoką trwałość. Napięcie znamionowe łączeniowe urządzenia to 400 V AC, a jego napięcie izolacji wynosi 500 V. Klasa ochronności IP20 gwarantuje odpowiednie zabezpieczenie przed pyłem i dostępem do elementów pod napięciem.

Dzięki modułowej budowie (3 moduły), montażowi 360°, wyrównanym zaciskom górnym i dolnym oraz typowi połączeń (biconnect dla dolnego i śrubowy dla górnego), wyłącznik jest łatwy w instalacji i użytkowaniu. Dodatkowo, zapewnia bezpieczeństwo przy stosunkowo niskich stratach mocy (15,4 W) oraz wysokiej wytrzymałości mechanicznej (20 000 cykli) i elektrycznej (4 000 cykli).

Parametry:

• Typ: Wyłącznik nadprądowy
• Prąd znamionowy (In): 50 A
• Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (Ics): 15 kA przy 230 V AC (zgodnie z PN-EN-60947-2)
• Znamionowa zwarciowa zdolność łączeniowa (Icn): 10 kA przy 230 V AC (zgodnie z PN-EN-60898-1)
• Prąd znamionowy wyłączalny zwarciowy graniczny (Icu): 15 kA przy 400 V AC (zgodnie z PN-EN-60947-2)
• Układ biegunów: 3P
• Charakterystyka wyzwalania: Typ D
• Liczba modułów: 3
• Napięcie znamionowe łączeniowe (Ue): 400 V AC
• Typ napięcia zasilania: AC
• Napięcie znamionowe izolacji (Ui): 500 V
• Znamionowe napięcie udarowe (Uimp): 6 kV
• Częstotliwość: 50–60 Hz
• Przekrój przewodów (wejścia/wyjścia, przewody lite): 1–35 mm²
• Przekrój przewodów (wejścia/wyjścia, przewody elastyczne): 1–25 mm²
• Typ połączenia dolnego: biconnect
• Typ połączenia górnego: zacisk śrubowy
• Montaż 360°: Tak
• Nominalny moment obrotowy (zaciski górny i odpływowy): 2,80 Nm
• Klasa ochronności (IP): IP20
• Stopień zanieczyszczenia: 2 (zgodnie z PN-EN-60664 i PN-EN-60947-2)
• Straty mocy: 15,4 W przy prądzie znamionowym
• Wytrzymałość elektryczna: 4 000 cykli
• Wytrzymałość mechaniczna: 20 000 cykli
• Wysokość: 83 mm
• Szerokość: 52,5 mm
• Głębokość: 70 mm
