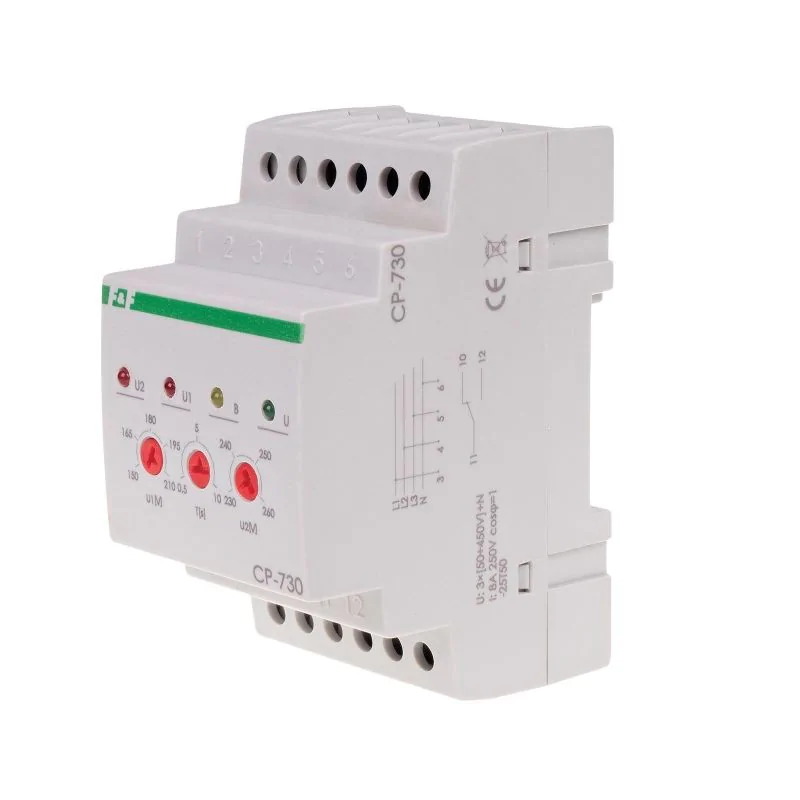

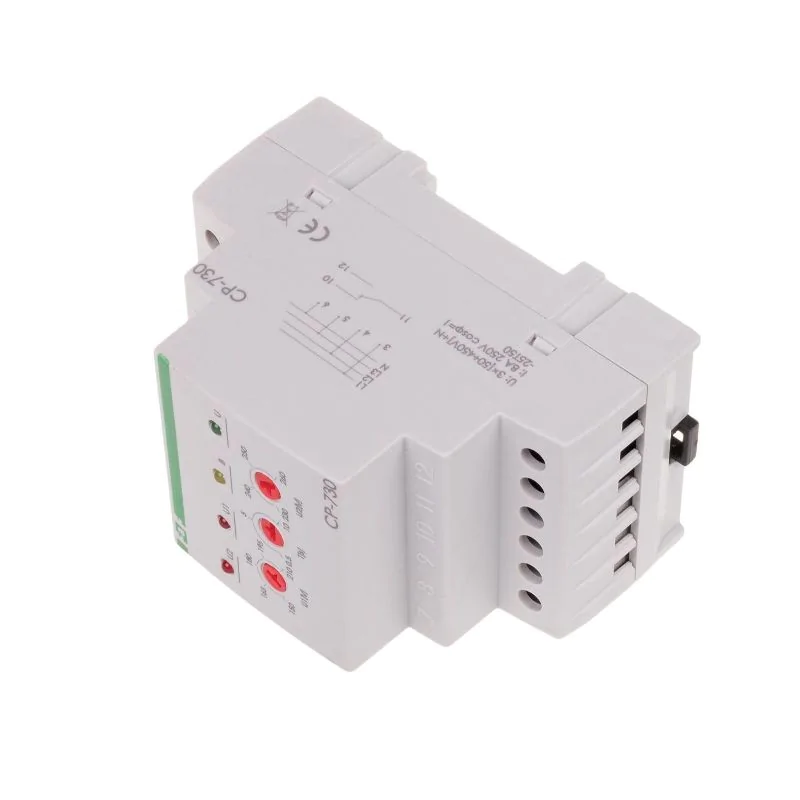

Przekaźnik napięciowy trójfazowy CP-730 F&F

Przekaźnik CP‑730 to urządzenie wykorzystywane do monitorowania parametrów sieci trójfazowej, stanowiąc skuteczną ochronę podłączonych odbiorników przed znacznie przekroczonymi wartościami napięcia lub spadkami poniżej ustalonych progów. Dzięki możliwości pracy w zakresie od 3×50 V aż do 450 V (plus neutralny przewód), nadaje się także do współpracy z agregatami prądotwórczymi i niestabilnym źródłem zasilania.

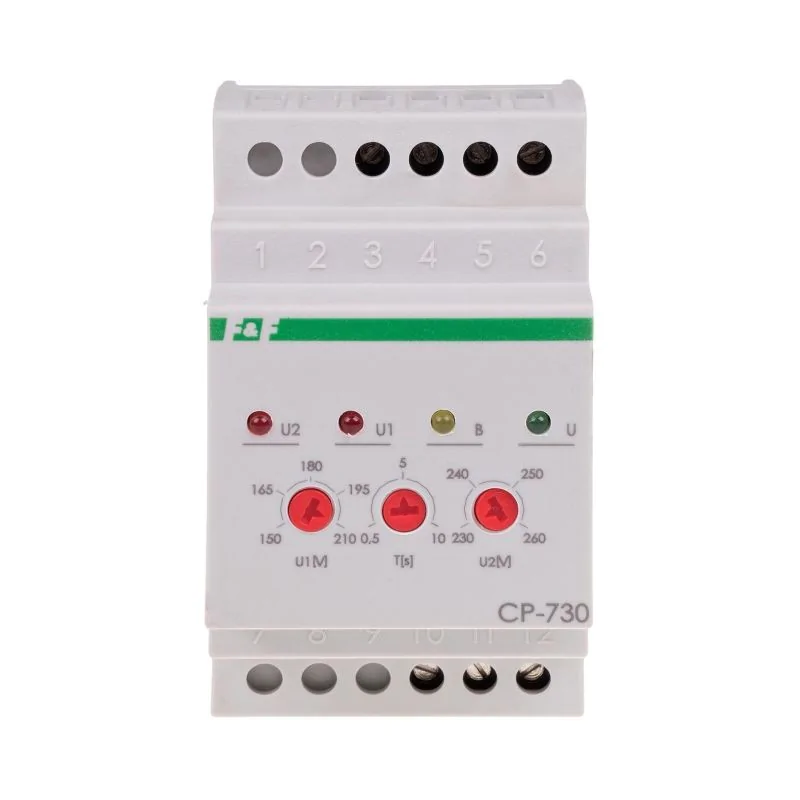

Za pomocą potencjometrów można ustawić dolny próg napięcia U1 (150–210 V) oraz górny U2 (230–260 V). Przekaźnik posiada cztery diody LED sygnalizujące: zasilanie, prawidłowe napięcie (LED żółta), spadek poniżej U1 i wzrost powyżej U2 (LED czerwona).

Model CP‑730 zasilany jest napięciem 3×(50–450 V)+N, ma jeden zestyk przełączny NO/NC, maksymalny prąd obciążenia to 8–10 A z. Czas zadziałania dla progu U1 wynosi 0,5–10 s, dla U2 – 0,1 s, natomiast czas powrotu to 1,5 s. Histereza powrotu jest stała – 5 V. Obudowa ma szerokość 3 modułów (52,5 mm), montaż standardowo na szynę DIN 35 mm, klasa ochrony IP20, a zakres pracy – od −25 do +50 °C

Parametry:

• • Indeks: CP-370
  • Producent:F&F
  • Rodzaj: Przekaźnik napięciowy

  • Typ: Trójfazowy

  • Napięcie zasilania: 3 × (50–450 V) + N

  • Blokada czasowa: Tak

  • Współpraca z agregatami prądotwórczymi: Tak

  • Element wykonawczy: Przekaźnik

  • Maksymalny prąd obciążenia: 10 A

  • Konfiguracja styków: 1 × NO/NC (normalnie otwarty/zamknięty)

  • Separacja styku: Tak

  • Kontrola zasilania: 4 × LED

Progi napięciowe i czasy reakcji

• • Dolny próg zadziałania (U1): 150–210 V

  • Górny próg zadziałania (U2): 230–260 V

  • Histereza powrotu (dla U1 i U2): 5 V

  • Czas zadziałania – dla U1: 0,5–10 s

  • Czas zadziałania – dla U2: 0,1 s

  • Czas powrotu – dla U1 i U2: 1,5 s
