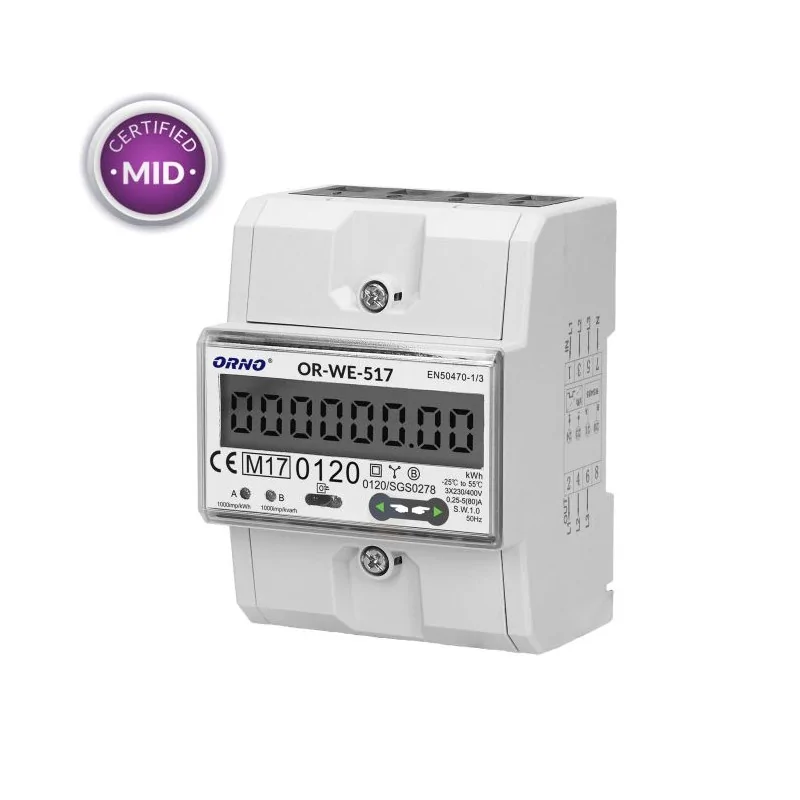

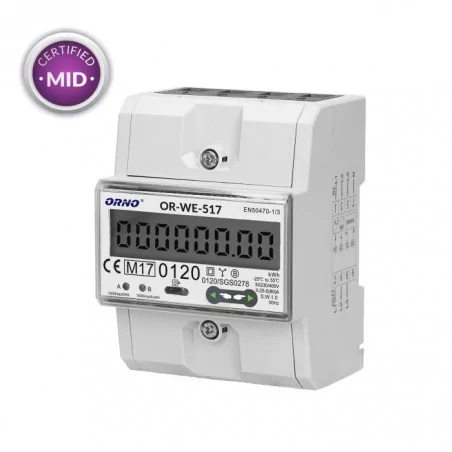

OR-WE-517 Licznik energii trójfazowy wielotaryfowy z portem RS485 MID 80A ORNO

Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie trójfazowym  i rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu rejestrów grupy wskaźników, poprzez przewodową sieć standardu RS485. Protokół: typ Modbus-RTU oraz 4 niezależne taryfy (użytkownik może ustawić różne czasy poprzez port RS485). Wyposażony w port optyczny IR – współpracuje z głowicą optyczną OR-WE-518. Protokół: typ Modbus-RTU. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie wskazuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w danej fazie. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Suma impulsów z trzech faz przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez wyświetlacz LCD (liczba cyfr 6+2). Licznik przeznaczony do montażu na szynie DIN. Licznik posiada podświetlany wyświetlacz. Klasa dokładności pomiaru licznika to B, prąd bazowy to 5A a  prąd maksymalny to 80A. Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU.  Licznik jest dwukierunkowy, czyli zlicza również energię wyprodukowaną przez odbiorcę.

PARAMETRY:

• licznik trójfazowy certyfikowany
• podświetlany NIE
• Zasilanie: 230V~, 50Hz,
• prąd bazowy: 5A,
• max. prąd: 80A,
• prąd minimalny 0,25A
• stopień ochrony :  IP 51
• częstotliwość impulsów: 800 imp/kWh,
• klasa dokładności B
• wyjście impulsowe TAK

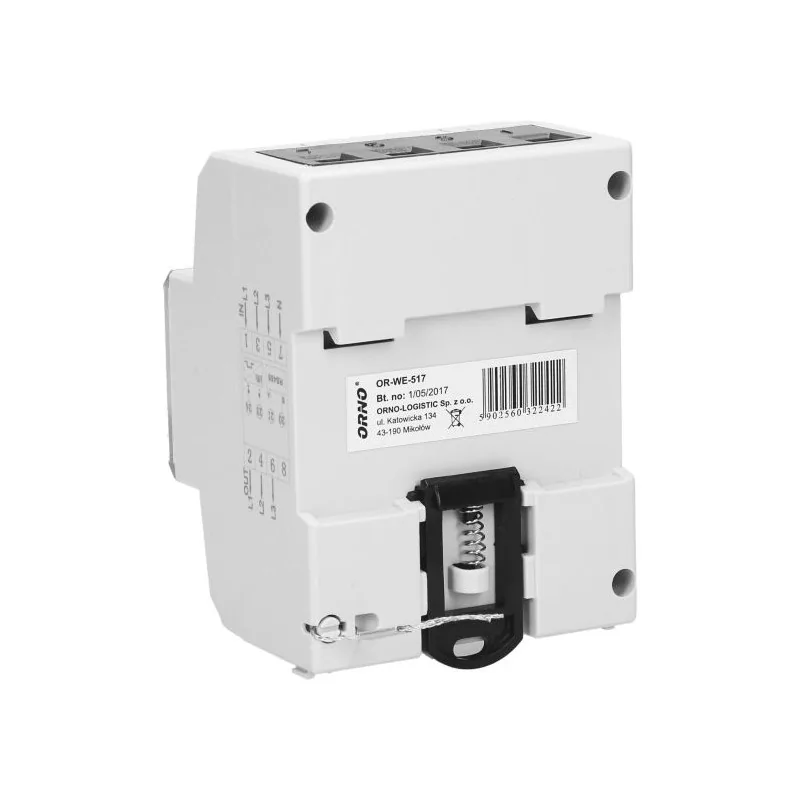

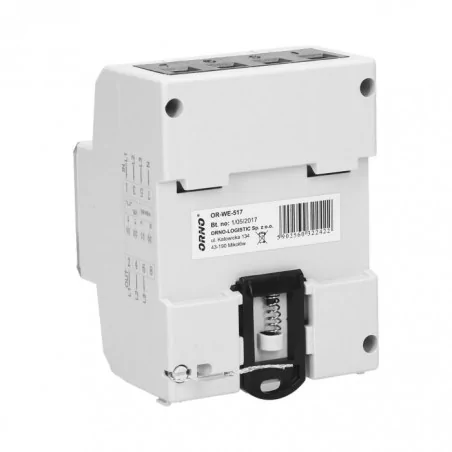

• montaż na szynie DIN TH-35 mm.
• Wymiary - głębokość: 66 mm
• Wielotaryfowość: TAK - 4 niezależne taryfy
• Wymiary - szerokość: 76 mm
• Ilość modułów: 4.5
• Wyświetlacz - ilość cyfr: 6 + 2
• Wymiary - wysokość:100
• Zgodność z MID (2014/32/EU): TAK
• Protokół komunikacyjny: MODBUS
• Inne cechy: port optyczny IR
• Porty: RS485
• Gwarancja: 24 miesiące
