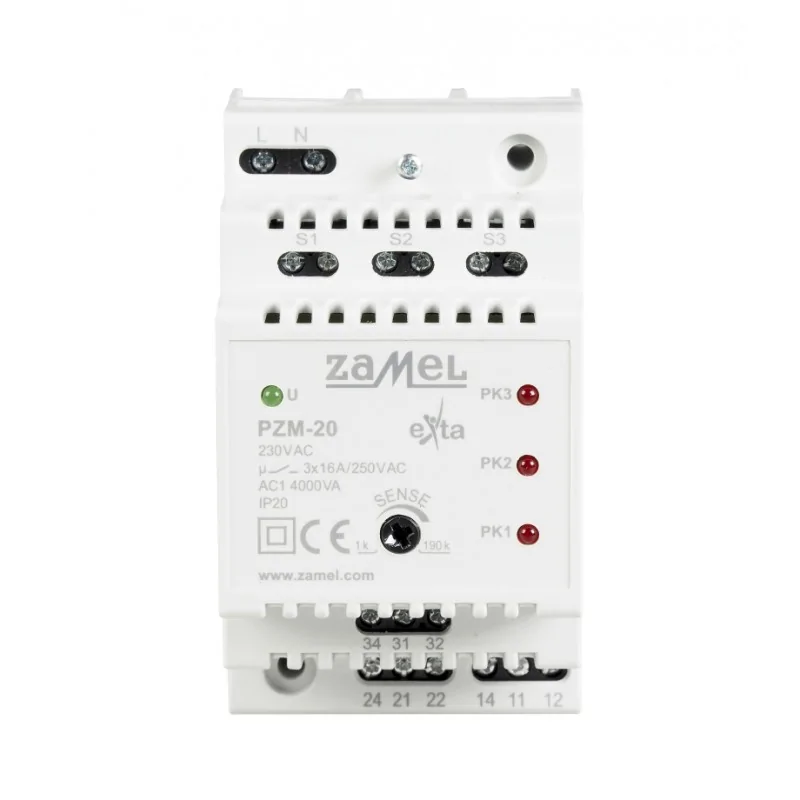

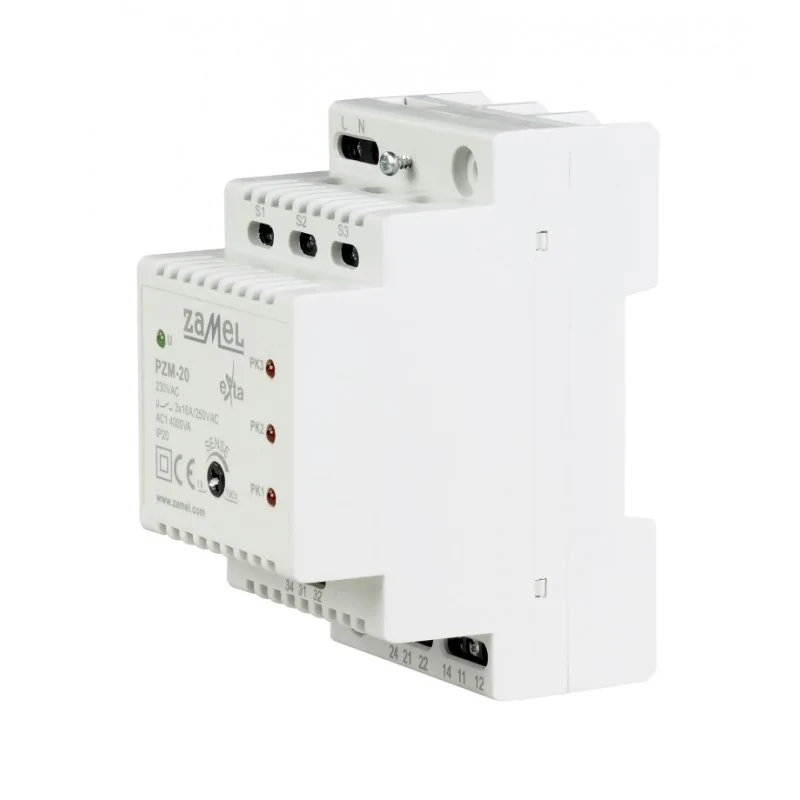

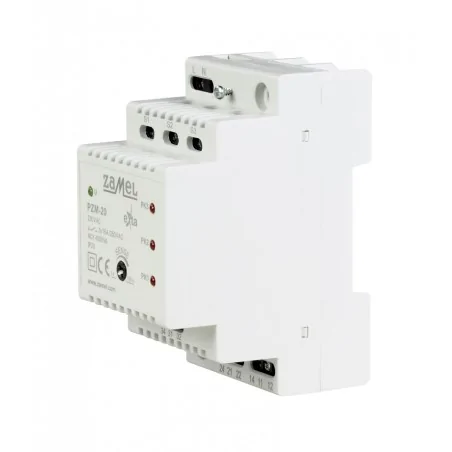

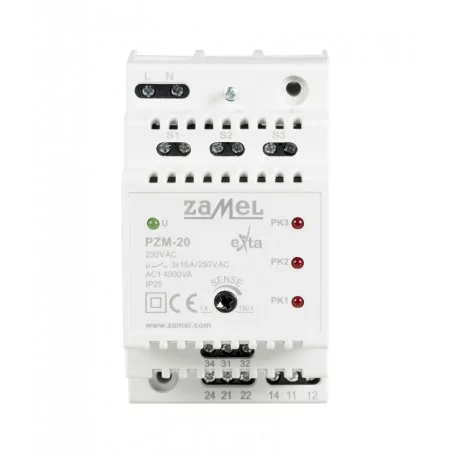

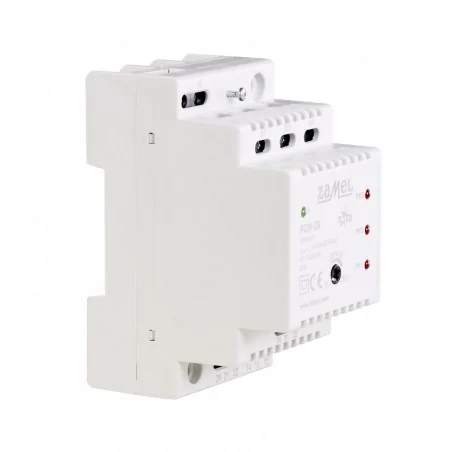

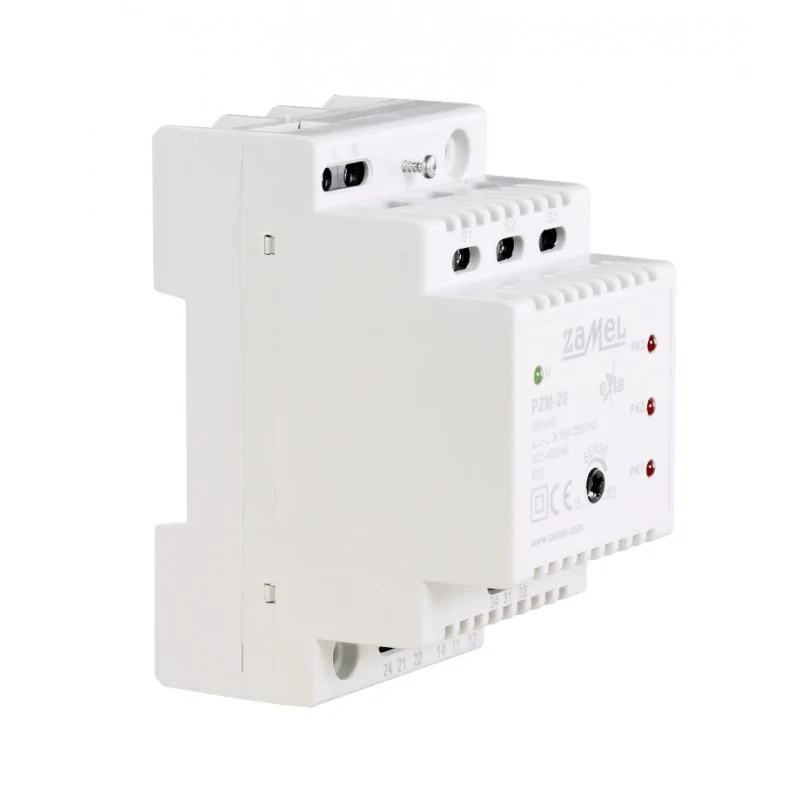

/ PZM-20 Przekaźnik zalania 3-poziomy szyna TH35 ZAMEL

Przekaźnik PZM-20 marki ZAMEL, służy do wykrywania obecności różnych cieczy przewodzących prąd elektryczny. Poziomy detekcji cieczy są równoznaczne z poziomami zamontowania sond. Urządzenie można z powodzeniem wykorzystać do uruchamiania różnych obwodów (głównie pomp) w zależności od osiągniętego poziomu cieczy. PZM-20 współpracuje z sondami SZH-03 produkowanymi przez Zamel. Czułość detekcji sond może być ustawiana w zakresie 1 ÷ 190 kΩ za pomocą potencjometru na panelu przednim. Wyjście urządzenia stanowią trzy przekaźniki o maksymalnej obciążalności styku 16 A. Zastosowanie styków przełącznych NO/NC zwiększa obszar zastosowań przekaźnika PZM-20. Stan włączenia danego wyjścia jest sygnalizowany za pośrednictwem czerwonych diod LED (PK1, PK2, PK3). Dioda zielona sygnalizuje obecność napięcia zasilającego 230 V AC. Przekaźnik PZM-20 przeznaczony jest do montażu w rozdzielnicach z wykorzystaniem szyny TH35. Wykonany jest w obudowie 3 modułowej.

CECHY FUNKCJONALNE PRODUKTU:

• Sterowanie obwodami w zależności od poziomu cieczy
• współpraca z sondami zalania SZH-03
• kontrola stanu wyjść (3 x LED czerwona)
• trzy kanały detekcji
• możliwość łączenia sond (równolegle, szeregowo)
• 3 x wyjście przekaźnikowe beznapięciowe NO/NC o obciążalności 16 A
• regulacja czułości detekcji w zakresie 1 ÷ 190 kΩ ± 15%
• kontrolka włączenia urządzenia (1 x LED zielona)
• montaż w rozdzielnicy (szyna TH35)

Parametry:

• Indeks: PZM-20
• Producent: ZAMEL
• Rodzaj: Przekaźnik zalania
• Rodzaj połączenia elektrycznego: Połączenie śrubowe
• Fizyczna zasada pomiaru: Przewodność
• Rodzaj napięcia sterowania: AC
• Zaciski zasilania: L, N
• Liczba kanałów: 3
• Temperatura pracy: - 20/60 °C
• Częstotliwość znamionowa: 50/60 Hz
• Parametry styków przekaźnika: 3 x NO/NC 16A / 250V AC1 4000VA
• Stopień ochrony obudowy: IP20
• Szerokość: 90 mm
• Wysokość: 35 mm
• Głębokość: 66 mm
• Waga: 0,29 g
• Maksymalna długość przewodu sondy: 500 m
• Gwarancja producenta
